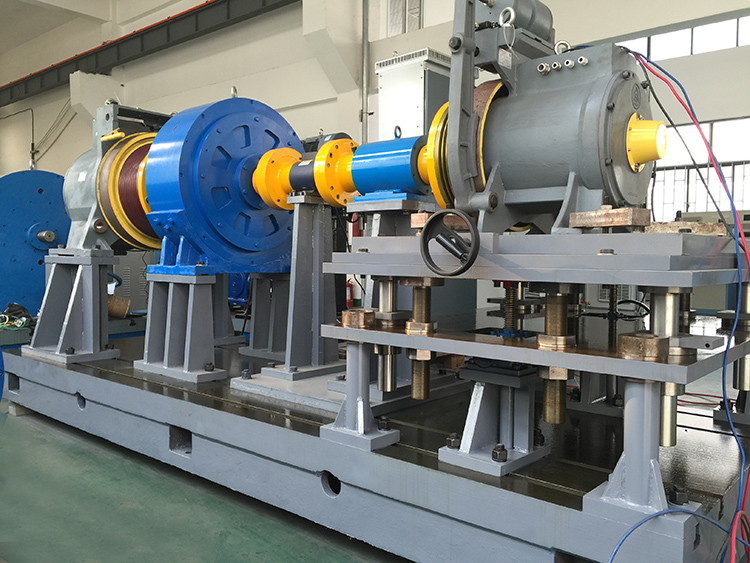

曳引機試驗臺由機械部分（磁粉測功機）和測控（柜）系統兩部分組成。

機械部分由被測曳引機、磁粉制動器、轉矩轉速傳感器、鑄鐵平臺、三維升降臺、工裝連接件組成。

測試（柜）系統由各數據采集儀、工控機、顯示器、測試軟件、報警通訊保護裝置，各類電器元器件等組成。

測試（柜）系統工作原理：當測試時，控制器對加載器不斷增加勵磁電流，直至曳引機功率達到額定值，轉矩傳感器因受到轉矩變化，產生兩路不同信號，通過與其配套測量儀顯示出輸出端的T出、轉速n出、功率P出，電參數測量儀顯示出輸入電壓U、電流A、功率P入、功率因素cosφ，溫度測量儀通過溫度傳感器因受溫度變化產生的不同電信號，顯示出實時溫度θ，各儀器經公共通信（RS485）由測試軟件采集并進行處理得出曳引機的效率η（η=P出/P入）及溫升Δθ（θ終-θ初）。滿足對曳引機的輸入電壓、電流、功率、功率因數、輸出轉矩、轉速、功率和效率以及環境溫度、油溫和溫差等進行精確測量的需求。并可對測試結果進行數據和曲線的打印、儲存。

1.設備使用環境條件

穩定電源：AC380V及AC220V   50Hz

環境溫度：0～45℃

環境濕度：≤85%

實驗室應保持干燥、無酸堿、易燃、易爆等化學物質和其它腐蝕性氣體

2.功能描述：

本試驗臺是以磁粉制動器為模擬負載的磁粉測功機。磁粉測功機是根據電磁原理和利用電磁傳遞轉矩的，它具有激磁電流和傳遞轉矩基本成線性關系，在同滑差無關的情況下能夠傳遞一定的轉矩，響應速度快、結構簡單等優點。當內部線圈通過電流時則產生磁力線，并形成磁回路而產生轉矩，改變激磁電流即可改變測功機滯動轉矩從而達到控制負載轉矩的目的完成對負載特性的測試。在連續溫升測試中，針式（或磁座式）溫度傳感器在吸在曳引機指定部位，曳引機先運轉至指定轉速，測試臺控制磁粉制動器加載至設定轉矩值,在此工況下負載連續運行，運行期間測控系統監控的參數可按照設定好的時間手動、自動記錄。

本試驗臺實現工作制溫升，曳引機在按照工作制要求進行設定時間的運行與停止，S6-40%工作制就是對曳引機施加額定載荷，通電持續率為40%時，測試臺做正反方向運轉，每個工作周期通電時間為1min，試驗時間為2-6小時。在此工作制溫升測試過程中，測試臺實現參數的定時自動監測與記錄，一旦溫度值達到設定的報警值或達到指定運行時間，均會自動停止對曳引機的加載，自動記錄測試數據并保存數據文件。

本試驗臺能夠實行程序加載，在限定的范圍內任意設定曳引機的輸入轉速、轉矩等參數，按照設定的試驗程序自動地完成試驗全過程，并且對試驗數據、圖形進實時監測與記錄及多種安全監控報警等。
