單端面機械密封介紹及使用

    單端面機械密封介紹及使用：

    一般簡單的單端面機械密封裝置都有清潔的沖洗液體作用在密封端面上。沖洗液的可靠性和質量是密封成敗的關鍵。若從外部注入清潔沖洗液，密封的作用環境可得到改善，但必須損耗沖洗液，而且，其先決條件是所輸送的液體允許被沖洗液微量稀釋。

    圖9-15和圖9-16為兩種結構近似的隔離、沖洗系統。從圖9-15中可以看出，在正常操作條件下，當沖洗液進人密封腔時，橡膠、金屬擋板阻擋沖洗液進入工藝介質中。圖9-16采用了唇形密封和一個橡膠節流套，采用這兩種措施后，密封腔內均不受漿料的侵襲。控制沖洗液的流置十分重要，泵送液不允許過量稀釋，因為漿液泵趨于采用低轉速，通常沖洗液流最不超過便可滿足密封的需要。圖中的流量計是用來顯示在沒有過量泄漏情況下流人密封腔的實際流量，以免過大地消耗沖洗液。

    圖9-15外沖洗外裝式機械密封



    圖9-16外沖洗內裝式機械密封



    如果偶然發生沖洗液不足或中斷的現象，單向閥會自動關閉。圖9-15所示的摩擦環便承載介質端流體的負荷，從而切斷了被密封介質進人密封腔，因此可為密封提供保護。

    圖9-16所示密封裝置的工作方式和上述相似。在正常的條件下，T形的唇形密封被壓向機械密封一側，當內唇口（與噴涂陶瓷軸套）產生磨損后，則唇形圈的端部貼向軸套臺肩端面，其作用和止逆閥一樣。

    上述兩實例中，沖洗液被存于密封腔中，以阻止介質進人密封腔內。如果系統中，安裝有壓力開關與報警器〈聲或光報警器），一旦密封腔內沖洗液壓力下降，或輸送的顆粒介質進入密封腔中時，可迅速停止運轉，機械密封將不會受到損壞。

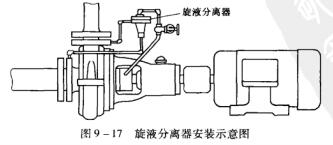

    沖洗液般是水，但也可根據需要，進行適當?shù)倪x擇。對于高濃度的礦物渣漿液來說，理想的沖洗液當然是潔凈的水。當不可能獲得清潔液時，可用旋液分離器將泵送的流體通過離心分離器處理，如圖9-17所示。泵的出口和旋液分離器間有連接管線，清潔液管線從分離器的頂部連接密封腔，污液管從分離器的底部連接杲的吸入口回到泵內。旋液分離器的捕集性能很好，對3um的粒子，85%可被捕集；對20um的粒子，幾乎100%被捕集，而不存在堵塞的危險。

    圖9-17旋液分離器安裝示意圖
