集裝式機械密封介紹(二)

    集裝式機械密封介紹(二)：
    軸套和壓蓋是集裝式機械密封不可缺少的零件，通過它們可以把所有機械密封零件組合在一起。壓蓋又可與機體相連，當物料溫度過高或過低，需要沖洗時，壓蓋可以加工成有沖洗孔，以滿足工藝需要。緊定螺釘也是很重要的，它是克服動、靜環摩擦力的主要零件。AIG318的緊定螺釘頭部有螺旋槽，可防止螺釘與軸打滑、松動。318i為腰形靜環壓蓋，壓蓋螺栓有兩個。原用密封盤根密封，且無需改動原設備。機械密封需要沖洗時，可選用318A帶有沖洗孔的壓蓋，有四個壓蓋螺栓，并符合API的標準要求。

    集裝式機械密封在密封生產廠淸潔的環境下組裝，熟練和正確的組合可保證組裝質量；合理的彈簧壓縮量和橡膠0形圈的變形量，可以保證密封的可靠性；出廠前進行整體的氣密性試驗，更加保證了密封的可靠性。

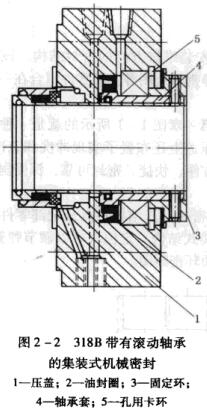

    圖2-2為一帶有滾動軸承的集裝式機械密封，軸承的安置可有效地控制軸的徑向圓跳動和竄動，也為機械密封提供了良好的工作環境，使機械密封平穩可靠運行。該機械密封的特點是：為便于裝拆軸承，增設了軸承套4，由孔用卡環5限位軸承外環4，內座由固定環3定位，壓蓋1內開有注油孔，并裝有油封圈2，可定期注人油脂，潤滑軸承。

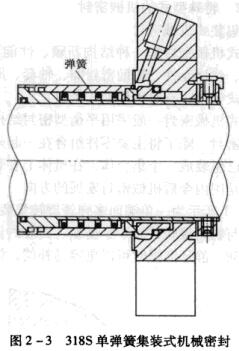

    圖2-3為一單彈簧集裝式機械密封結構，與多彈簧結構機械密封相比，在軸的軸向位移較大時不會出現明顯的影響彈簧力的現象，可有效避免彈簧力變化較大的缺點，在某些場合下可采用此結構。單彈簧集裝式機械密封的特點是：軸向尺寸比318i、318A型長，但符合GB/T6556—1994《機械密封的型式、主要尺寸、材料和識別標志》中的安裝規定。

    圖2-2318B帶有滾動軸承的集裝式機械密封



    圖2一3318S單彈簧集裝式機械密封



    圖2-42318型雙端面集裝式機械密封



    圖2-5CHESTERTON155型機械密封

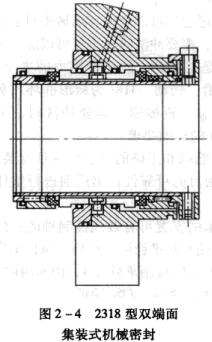

    圖2-4為一雙端面集裝式機械密封，是由兩套單端面機械密封組成。兩套機械密封之間裝有分液環，通人清潔封液，以阻止內端面物料的外泄和外端面的潤滑。該機械密封的特點是由兩套單端面組成，軸套較長，這樣給加工帶來一些難度。

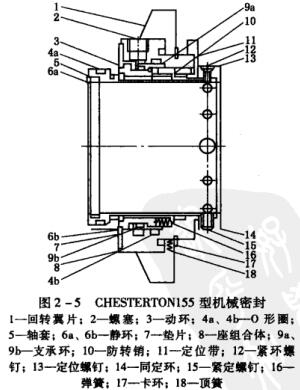

    圖2-5為切斯特頓公司CHESTERTON155型機械密封。155型的動環為整體式硬環，由軸套上鍵槽帶動；靜環為整體軟環，彈簧安裝于靜環尾部，因此是靜止型。靜環為補償環，有防轉銷防止其轉動，定位帶圍繞在軸套上，控制了彈簧壓縮量。該機型壓蓋很有特點，有八個回轉翼片用頂簧和卡環定位于座組合體八個側面，以兩個翼片為一組可安置一個壓蓋螺母，只要在回轉翼片尺寸范圍內，即可放置四個以下不同直徑的壓蓋蠔釘。

    以上介紹的集裝式機械密封均符合GB/76556—1994的規定。由于標準中規定的徑向尺寸必須包含軸套、彈簧、動環等零件，因此彈簧的尺寸受到一定的限制，即彈簧外徑不能太大，這樣會產生較大的彈簧纏繞比（彈簧中徑/絲徑），對彈簧加工要求較髙，且容易產生一定的永久變形。

集裝式機械密封由于安裝簡單，容易被用戶接受。它所選用的彈簧壓縮量、密封面寬度、平衡比、動靜環的配對、O形密封圈的過盈量等，均是長期經驗的積累及用戶反饋所獲得的結果。今后機械密封的發展方向是可以保證集裝式機械密封最合理的參數、無人為安裝誤差、無彈簧堵塞現象、無O形圈磨損等。
    飛利集裝式機械密封  金屬波紋管集裝式機械密封  59u約翰克蘭單端面集裝式機械密封
