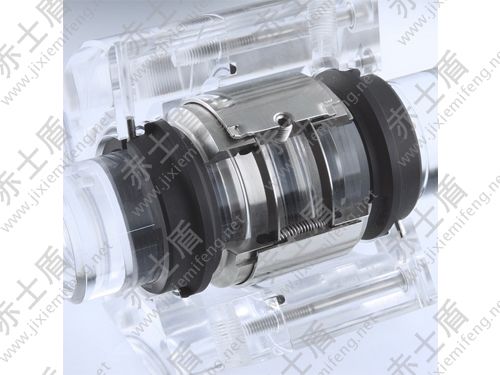

H74D-F機械密封

工作范圍

        軸直徑：d1 = 14…200毫米(0.55“7.87…”)

        壓力：

        p1 = 80 bar (116psi) d1 = 14…100毫米,

        p1 = 25 bar (363 PSI) d1 = 100…200毫米,

        p1 = 16 bar (232 PSI) d1 > 200毫米。

        溫度：t = -50°C…220°C(-58°F(428°F)…

        滑動速度：vg = 20米/秒(66英尺/秒)

        軸向運動：

        d1 100 mm：±0.5毫米

        從100 mm d1：±2.0毫米

材料

        密封面：碳化硅(Q1、Q2)，碳。

        石墨浸漬銻(A)，

        氧化鋁(V)，特殊鑄造CrMo。

        鋼(S)

        閥座G9：碳石墨銻。

        浸漬(A)、碳石墨樹脂。

        浸漬(B)，碳化硅(Q1*， Q2*)

        二次密封：EPDM (E)， NBR (P)， FKM。

        (V)，F(xiàn)FKM(K)

        彈簧：CrNiMo鋼(G)

        金屬件：CrNiMo鋼(G)、雙工(G1)

        *不能與密封面相結(jié)合。
